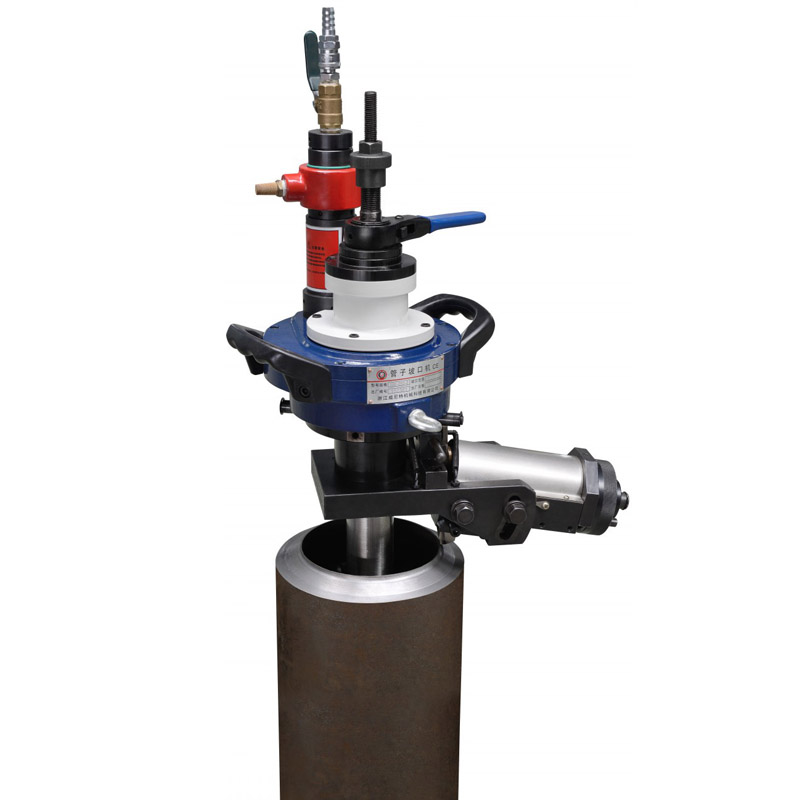

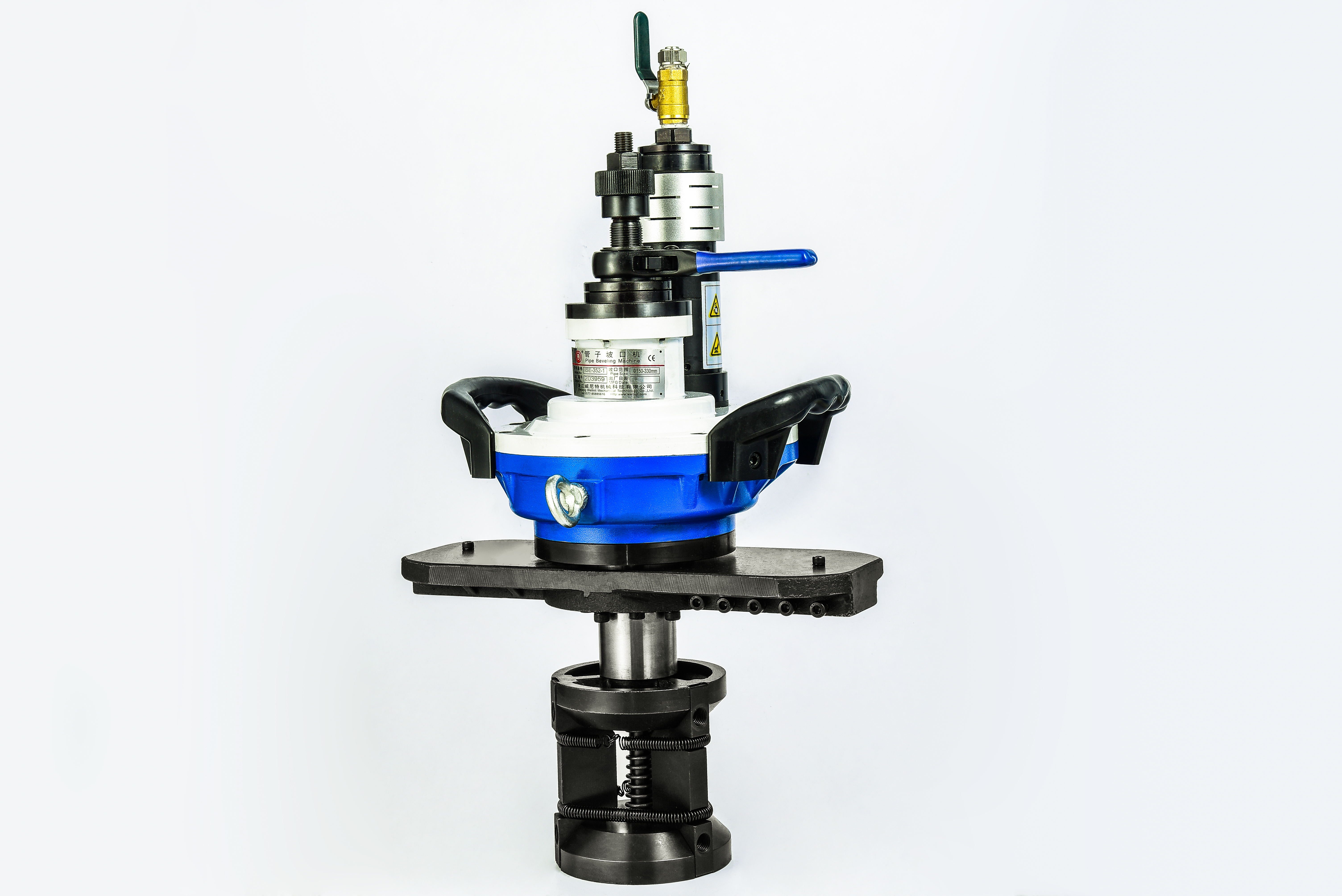

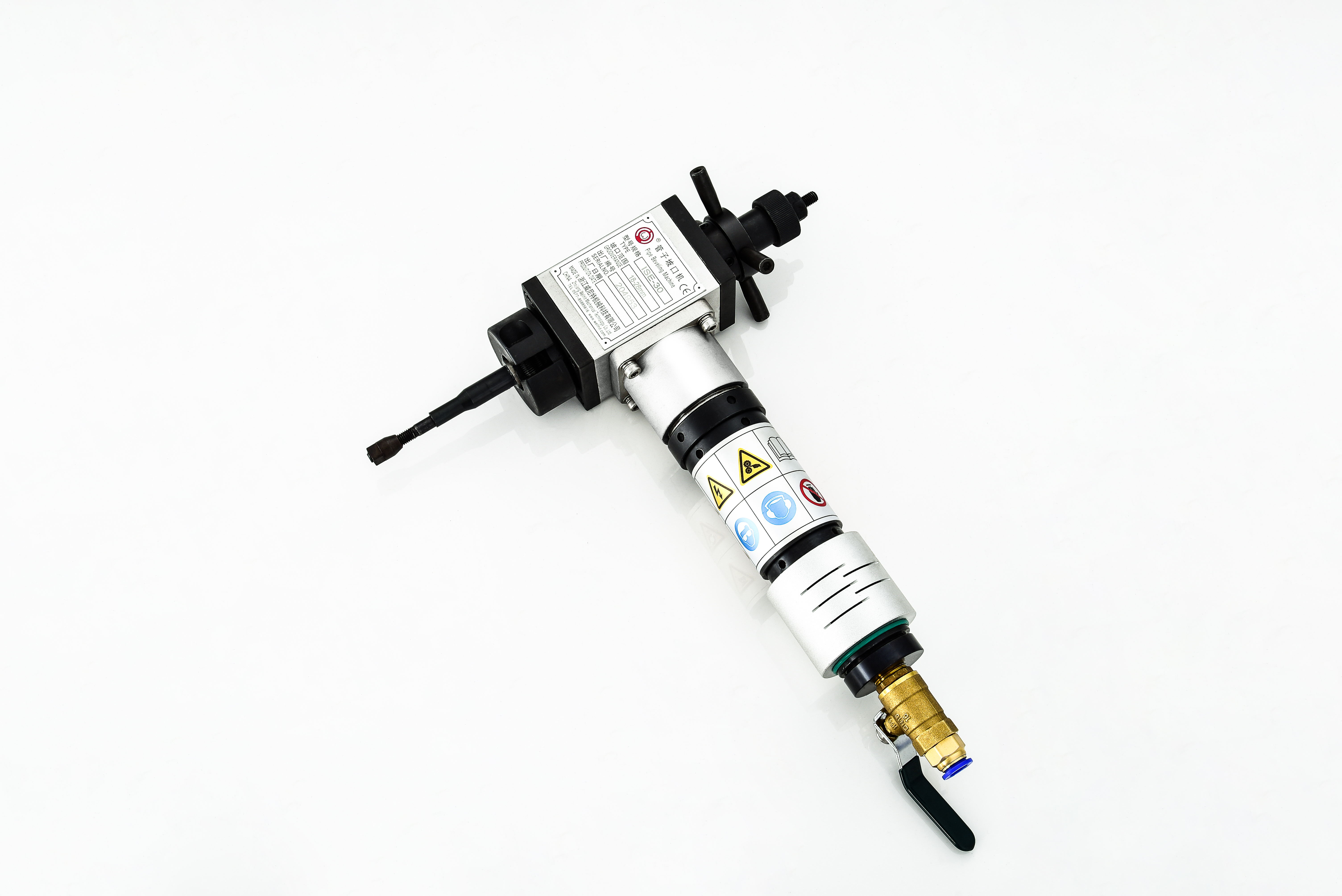

内胀式气动管子坡口机

内胀式气动管子坡口机

产品名称:内胀式气动管子坡口机

产品型号:ISP

加工口径:φ18-φ850 1/2”-34”

坡口壁厚:≤15-≤75

刀盘转速:60r/min-9r/min

产品材质:铬钼钢、低温钢、钛合金钢等。

产品标准:GB/T 156;GB 1002;GB 2099.1;GB/T 5013.4;GB/T 5023.5;GB 5226.1;GB/T 11918;GB/T 13277.1;GB 16710


ISP型内胀式气动管子坡口机概述:

本系列机型采用气马达驱动,主要适用于易爆,防火等场所,有0.6-0.8MPa气源即可工作,进给手轮上设有刻度尺,刀盘安装刀具可以选择任意角度。具有快速涨紧,自动定位,便于安装,使用安全可 靠等特点。


ISP型内胀式气动管子坡口机产品主要性能:

本系列机型采用气马达驱动,锥齿轮传动,三级行星轮减速器减速;适用于易爆,防火等危险性作业场所。刚性好,精度高,操作方便简单,使用安全可靠。


ISP型内胀式气动管子坡口机产品特点:

1.能对碳钢、不锈钢、合金钢等管材进行加工,

2.完全冷加工,丝毫不影响管材加工,

3.加工效率高,一次装夹即可同步完成切割、坡口作业,

4.高精度、高质量加工,尺寸精确,光洁度高,加工端面与钢管轴线垂直,

5.可装配镗孔刀架,进行管内坡口或镗孔加工。


ISP型内胀式气动管子坡口机主要性能:

本机能满足大管径、厚壁管的坡口加工,使用范围广,不仅能对管子的U、V型焊缝进行坡口加工,而且能对焊后的凸面法兰和平面法兰进行加工。刀架上设有角度刻度尺,可以选择任意角度,并设有自 动走刀功能,操作简单,方便。


ISP型内胀式气动管子坡口机结构特点:

1、径向净空间量小,重量轻,适用于环境复杂,空间小的场所

2、可对半分开安装,此结构适用于管子两端均有不可拆卸或不能拆卸物件的情况,

3、一次装夹,可同时完成切割与坡口的加工。


ISP型内胀式气动管子坡口机坡口参数


规格型号Model加工范围(ID-OD)WorkingRange(ID-OD)切割坡口壁厚Wall thickness刀盘转速RotationSpeed空气工作压力AirPressure空气耗气量AirConsumption
ISP-30Ø18-301/2”-3/4”≤1560r/min0.6Mpa900L/min
ISP-80Ø28-891”-3”≤1550r/min0.6Mpa900L/min
ISP-120Ø40-1201,1/4”-4”≤1538r/min0.6Mpa900L/min
ISP-159Ø65-1592,1/2”-5”≤2035r/min0.6Mpa1000L/min
ISP-252-1Ø80-2733”-10”≤2016r/min0.6Mpa1000L/min
ISP-252-2Ø80-273≤7516r/min0.6Mpa1000L/min
ISP-352-1Ø150-3566”-14”≤2014r/min0.6Mpa1200L/min
ISP-352-2Ø150-356≤7514r/min0.6Mpa1200L/min
ISP-426-1Ø273-42610”-16”≤2012r/min0.6Mpa1500L/min
ISP-426-2Ø273-426≤7512r/min0.6Mpa1500L/min
ISP-630-1Ø300-63012”-24”≤2010r/min0.6Mpa1500L/min
ISP-630-2Ø300-630≤7510r/min0.6Mpa1500L/min
ISP-850-1Ø490-85024”-34”≤209r/min0.6Mpa1500L/min
ISP-850-2Ø490-850≤759r/min0.6Mpa1500L/min



ISP型内胀式气动管子坡口机标准配置:

1、校准夹持系统,

2、定制贮藏箱,

3、操作工具,

4、产品使用说明书,

5、合格检验报告。
