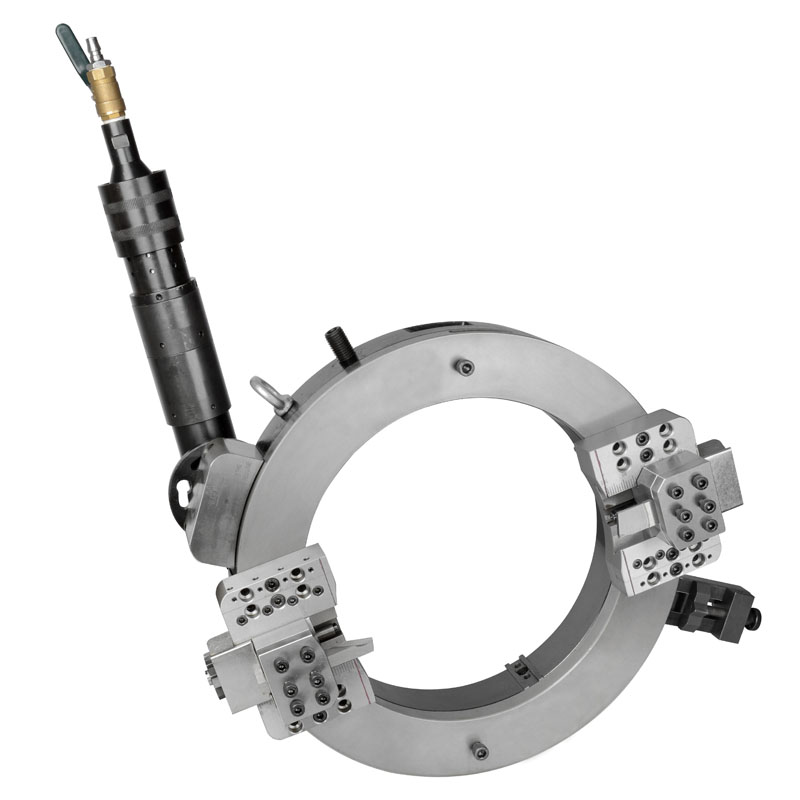

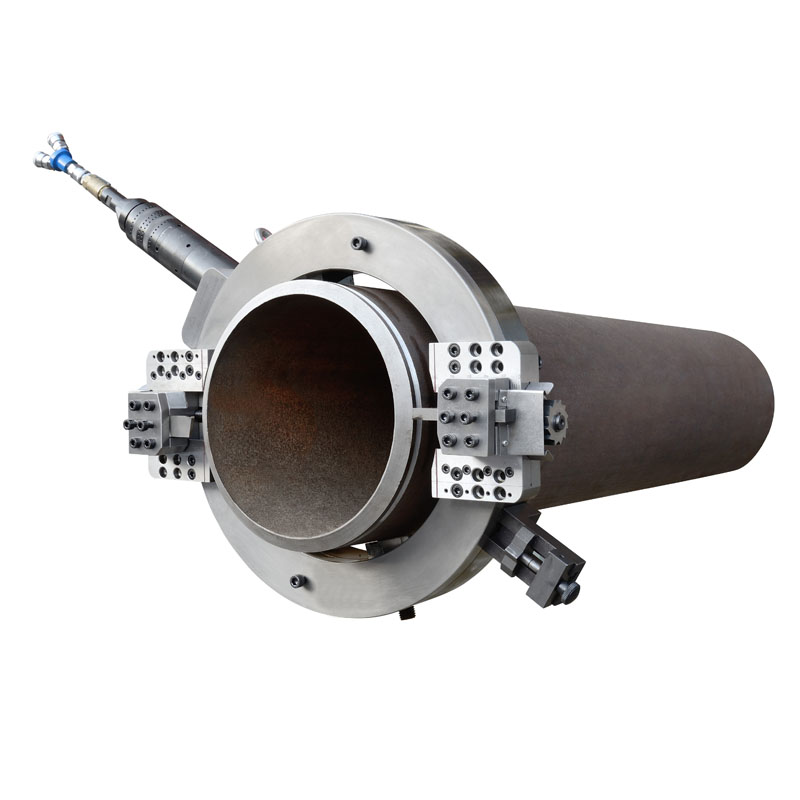

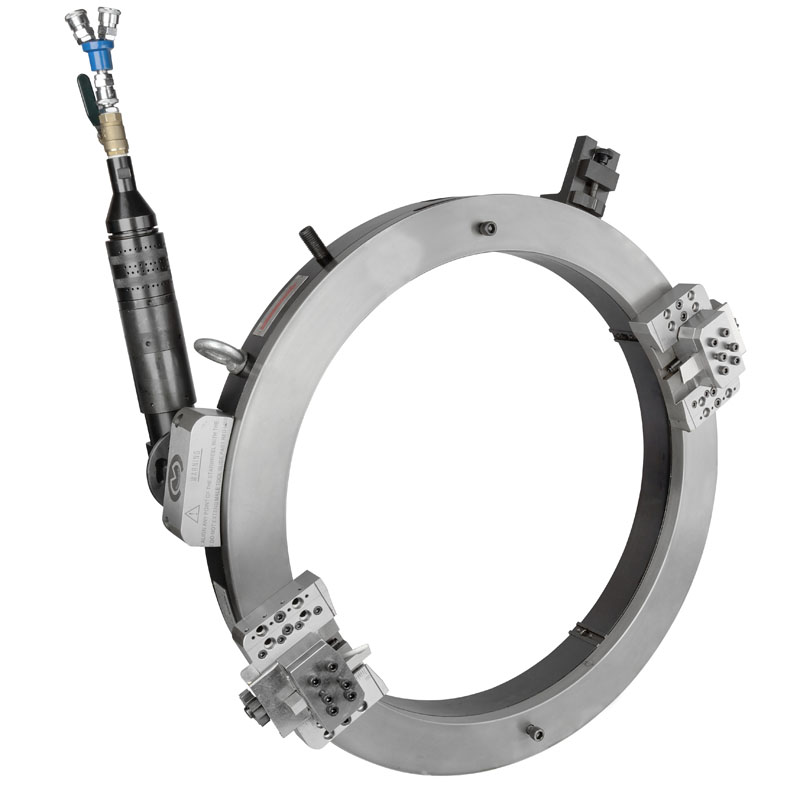

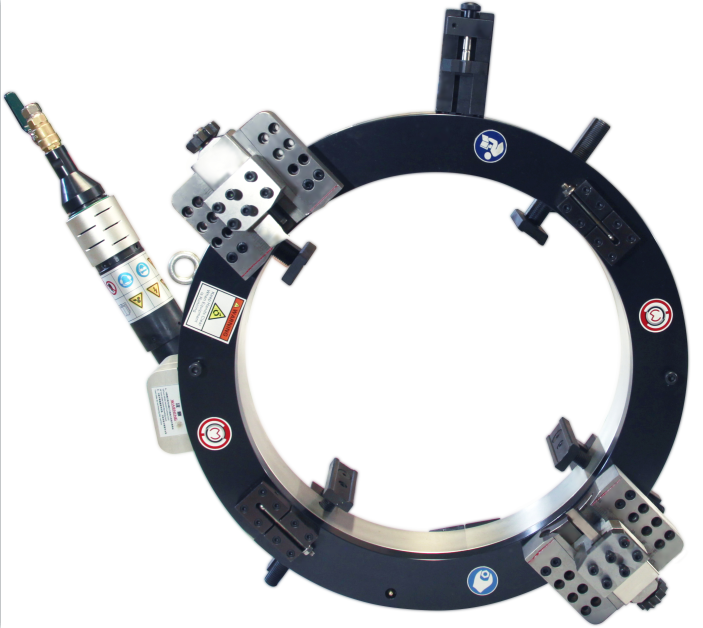

外钳式气动管子切割坡口机

外钳式气动管子切割坡口机

产品名称:外钳式气动管子切割坡口机

产品型号:OCP

加工口径:φ25-φ1230 3/4”-48”

坡口壁厚:≤15-≤75

刀盘转速:50r/min-8r/min

产品材质:铬钼钢、低温钢、钛合金钢等。

产品标准:GB/T 156;GB 1002;GB 2099.1;GB/T 5013.4;GB/T 5023.5;GB 5226.1;GB/T 11918;GB/T 13277.1;GB 16710


COP外钳式气动管子切割坡口机产品主要概述:

本机采用气动马达驱动,特殊设计的传动机构可受力高强度的切削作用,有0.6-0.8Mpa气源即可工作,经行星齿轮减速器减速并传动旋转齿圈转动,使刀架自动进刀,可调速,一次装夹,可同时完成切割与坡口加工,性能好精度高,主要应用于易燃,易爆炸危险性作业场所,使用安全可靠。


COP外钳式气动管子切割坡口机产品特点:

1.能对碳钢、不锈钢、合金钢等管材进行加工,

2.完全冷加工,丝毫不影响管材加工,

3.加工效率高,一次装夹即可同步完成切割、坡口作业,

4.高精度、高质量加工,尺寸精确,光洁度高,加工端面与钢管轴线垂直,

5.可装配镗孔刀架,进行管内坡口或镗孔加工。


COP外钳式气动管子切割坡口机主要特能:

本系列机器采用电机驱动,具有切削力大,加工速度快,坡口质量好,操作简单,重量轻,携带方便,使用安全等特点。本系列使用范围广,不仅能对管子的U、V型焊缝进行坡口加工,而且能对焊后的凸面法兰进行加工。刀架上设有角度刻度尺,可以在0°-37°任意选择角度加工,并设有自动走刀功能,操作简单,方便。


COP外钳式气动管子切割坡口机产品主要性能:

1、本系列为外径安装式坡口机具有重量轻携带方便等特点。

2、安装容易、快速、胀紧机构插入管内径能自动定位对中心。

3、本机除对碳钢、不锈钢、合金钢等材料管子的U、V型焊缝的坡口、倒棱、削边等加工外,并能对焊后的凸面法兰进行加工。

4、坡口质量好、速度快、操作简单、切削量可微调,坡口角度由0°-45°任意选择。


外钳式气动管子切割坡口机坡口参数


规格型号加工范围切割坡口壁厚刀盘转速空气工作压力空气耗气量
COP-89Ø25-893/4”-3”≤3550r/min0.6Mpa1500L/min
COP-159Ø50-1592”-5”≤3521r/min0.6Mpa1500L/min
COP-168Ø50-1682”-6”≤3521r/min0.6Mpa1500L/min
COP-230Ø80-2303”-8”≤3520r/min0.6Mpa1500L/min
COP-275Ø125-2755”-10”≤3520r/min0.6Mpa1500L/min
COP-305Ø150-3056”-10”≤3518r/min0.6Mpa1500L/min
COP-325Ø168-3256”-12”≤3516r/min0.6Mpa1500L/min
COP-377Ø219-3778”-14”≤3513r/min0.6Mpa1500L/min
COP-426Ø273-42610”-16”≤3512r/min0.7Mpa1800L/min
COP-457Ø300-45712”-18”≤3512r/min0.7Mpa1800L/min
COP-508Ø355-50814”-20”≤3512r/min0.7Mpa1800L/min
COP-560Ø400-56016”-22”≤3512r/min0.7Mpa1800L/min
COP-610Ø457-61018”-24”≤3511r/min0.7Mpa1800L/min
COP-630Ø480-63020”-24”≤3511r/min0.7Mpa1800L/min
COP-660Ø508-66020”-26”≤3511r/min0.7Mpa1800L/min
COP-715Ø560-71522”-28”≤3511r/min0.7Mpa1800L/min
COP-762Ø600-76224”-30”≤3511r/min0.8Mpa2000L/min
COP-830Ø660-81326’-32”≤3510r/min0.8Mpa2000L/min
COP-914Ø762-91430”-36”≤3510r/min0.8Mpa2000L/min
COP-1066Ø914-106636”-42”≤359r/min0.8Mpa2000L/min
COP-1230Ø1066-123042”-48”≤358r/min0.8Mpa2000L/min



COP外钳式气动管子切割坡口机准配置

1、校准夹持系统,

2、定制贮藏箱,

3、操作工具,

4、产品使用说明书,

5、合格检验报告。
