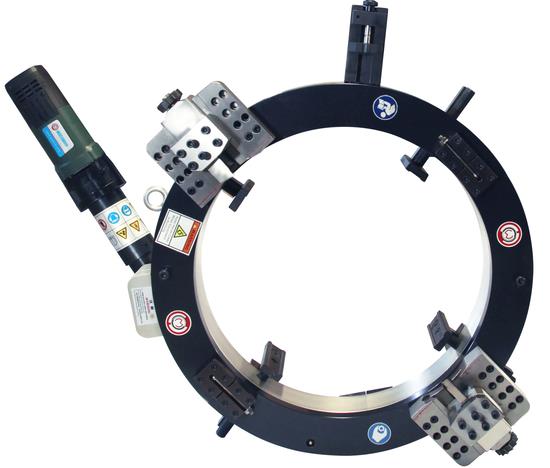

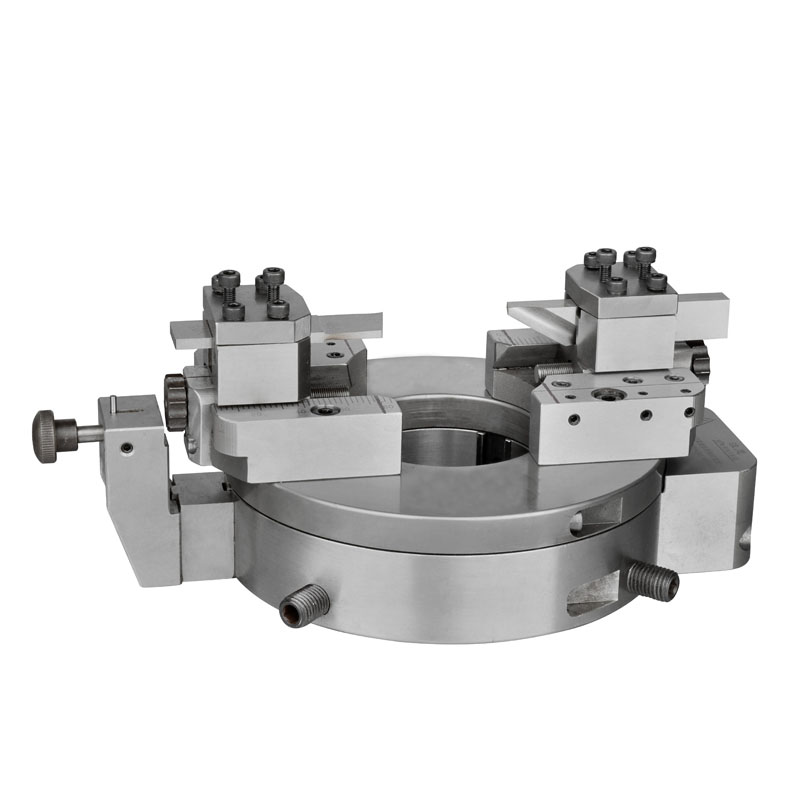

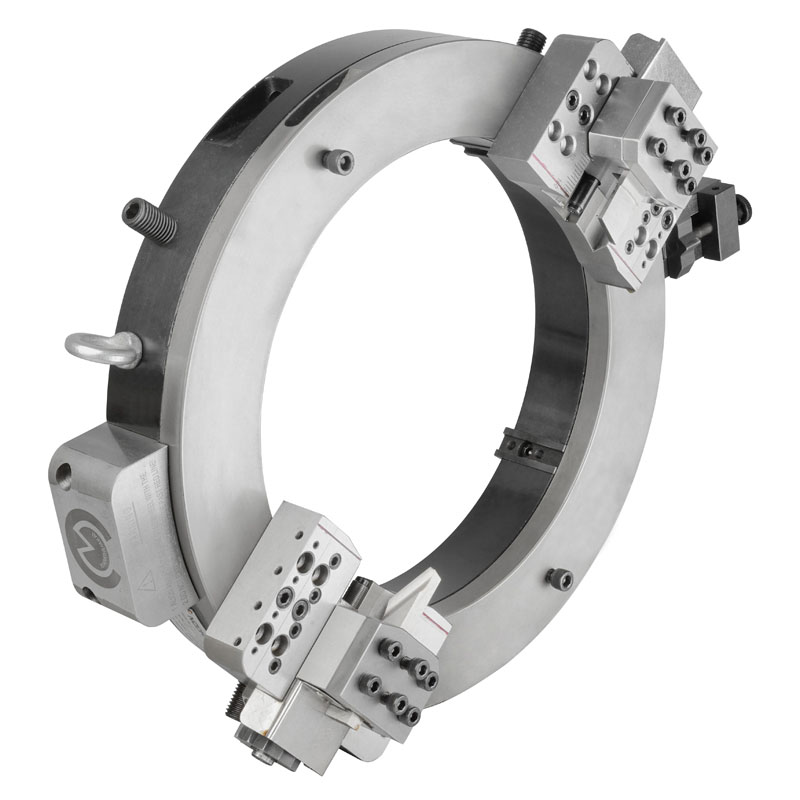

产品名称:外钳式管子切割电动坡口机

产品编号:OCE

加工口径:?25-?1230     3/4”-48”

坡口壁厚:≤35

刀盘转速:42r/min-11r/min

产品材质:铬钼钢、低温钢、钛合金钢等。

产品标准:GB/T 156;GB 1002;GB 2099.1;GB/T 5013.4;GB/T 5023.5;GB 5226.1;GB/T 11918;GB/T 13277.1;GB 16710


OCE型外钳式电动管子切割坡口机概述:

本机采用交流220v高性能电机为动力,电机频率为50HZ,允许电流6A,电机功率为1.5-2KW,本机为轻便型外部安装切割坡口机装置,具有操作简便,径向经量空小等特点。


OCE型外钳式电动管子切割坡口机产品主要性能:

本系列为轻便型外部安装切割坡口设备,使用方便,维护简单,安装空间极小,可方便快速的安装在复杂串联管道上进行切割或坡口加工,加工范围广。广泛应用于长输管线、发电厂、核电、石油、化工、天然气、锅炉厂、制药、管道预制厂,以及管道安装工程和抢修作业等。


OCE型外钳式电动管子切割坡口机产品特点:

1.能对碳钢、不锈钢、合金钢等管材进行加工,

2.完全冷加工,丝毫不影响管材加工,

3.加工效率高,一次装夹即可同步完成切割、坡口作业,

4.高精度、高质量加工,尺寸精确,光洁度高,加工端面与钢管轴线垂直,

5.可装配镗孔刀架,进行管内坡口或镗孔加工。


OCE型外钳式电动管子切割坡口机主要性能:

本机采用环形外卡结构设计,适用于空间狭窄管道串联的复杂环境,安装分解简便,采用高速钢工具钢刀切削,不会产生火花,不影响管子材质一次装夹,可同时进行切割,坡口加工,刀架滑台,自动进刀,而且设有刻度盘,使用简单方便。


OCE型外钳式电动管子切割坡口机结构特点:

1、径向净空间量小,重量轻,适用于环境复杂,空间小的场所,

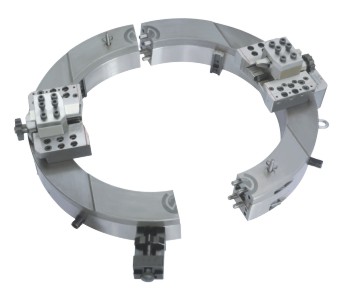

2、可对半分开安装,此结构适用于管子两端均有不可拆卸或不能拆卸物件的情况,

3、一次装夹,可同时完成切割与坡口的加工。

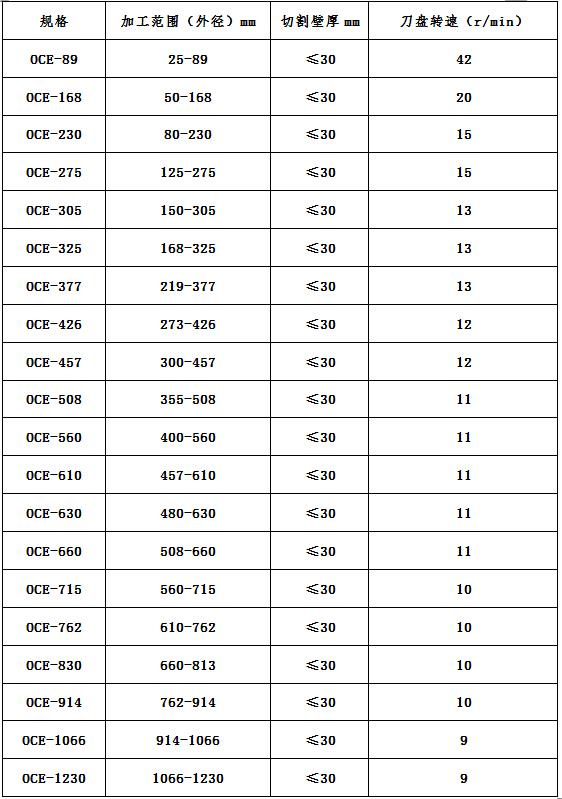

外钳式电动管子切割坡口机坡口参数


规格型号 Model加工范围(ID-OD)Working Range(ID-OD)切割坡口壁厚Wall thicknessp刀盘转速Rotation Speed
OCE-89Ø25-893/4”-3”≤3542r/min
OCE-159Ø50-1592”-5”≤3520r/min
OCE-168Ø50-1682”-6”≤3518r/min
OCE-230Ø80-2303”-8”≤3515r/min
OCE-275Ø125-2755”-10”≤3514r/min
OCE-305Ø150-3056”-10”≤3513r/min
OCE-325Ø168-3256”-12”≤3513r/min
OCE-377Ø219-3778”-14”≤3512r/min
OCE-426Ø273-42610”-16”≤3512r/min
OCE-457Ø300-45712”-18”≤3512r/min
OCE-508Ø355-50814”-20”≤3512r/min
OCE-560Ø400-56016”-22”≤3512r/min
OCE-610Ø457-61018”-24”≤3511r/min
OCE-630Ø480-63020”-24”≤3511r/min
OCE-660Ø508-66020”-26”≤3511r/min
OCE-715Ø560-71522”-28”≤3511r/min
OCE-762Ø600-76224”-30”≤3511r/min
OCE-830Ø660-81326”-32”≤3510r/min
OCE-914Ø762-91430”-36”≤3510r/min
OCE-1066Ø914-106636”-42”≤3510r/min
OCE-1230Ø1066-123042”-48”≤3510r/min



OCE型外钳式电动管子切割坡口机标准配置

1、校准夹持系统,

2、定制贮藏箱,

3、操作工具,

4、产品使用说明书,

5、合格检验报告。


加工示意图
